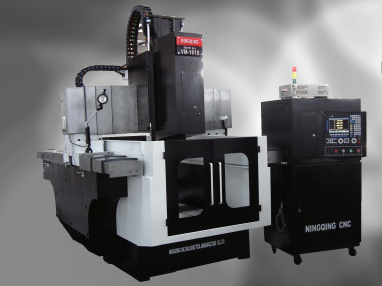

产品名称:VM1610B 重切型横梁移动式数控龙门铣床系列
产品描述:特点:
1.工作台不移动,横梁移动,承载力大,尤其适合重、大工件;
2.精加工速度快,精度高,优于一般工作台移动式机床;
3.占地小,节约空间,性价比高;
4.机床科学设计,长期加载大工件也能确保机床精度的稳定性。
技术参数:
技术参数 |
单位 |
VM1610B |
工作台面积 |
mm |
1700×1000 |
T形槽 |
mm |
5×18 |
工作台最大承重 |
Kg |
5000 |
X/Y/Z行程 |
mm |
950×1600×550 |
导轨形式 |
|
*2 |
主轴端面至工作台面 |
mm |
230~780 |
主轴转速 |
rpm |
6000 |
主轴孔锥度 |
|
BT50 |
主轴电机功率 |
KW |
伺服电机主轴15/18.5 |
最大装料高度 |
mm |
800 |
最大装料宽度 |
mm |
1250 |
切削进给速度 |
m/min |
0-9 |
快速移动速度 |
m/min |
15 |
定位精度 |
mm |
0.01 |
重复定位精度 |
Mm |
0.005 |
整机重量 |
Kg |
8500 |
外形尺寸 |
mm |
3200×3900×3000 |
总电源供应量 |
KW |
25 |
典型配用数控系统 |
|
FAGOR(西班牙Spain) |
(*1)X/Y/Z采用高精密重载荷直线导轨
(*2)X/Y采用更大规格Z轴采用淬火矩形导轨
(*3)X向双线轨垂直分布辅以硬导轨强力支撑,Y向两边精密同步驱动四线轨平行支撑,Z轴宽面淬火矩形轨
配置:
名称 |
品牌产地 |
名称 |
品牌产地 |
主轴 |
台湾臻尚BT50-155 |
数控系统 |
西班牙FAGOR8055iA GP |
丝杆轴承 |
日本NSK |
伺服电机 |
日本安川 |
滚珠丝杆 |
德国NEFF |
伺服主轴电机 |
台湾汉准 |
直线导轨 |
台湾上银 |
刀库 |
台湾龙门式BT40-20 |
特点:
1.工作台不移动,横梁移动,承载力大,尤其适合重、大工件;
2.精加工速度快,精度高,优于一般工作台移动式机床;
3.占地小,节约空间,性价比高;
4.机床科学设计,长期加载大工件也能确保机床精度的稳定性。
